- "[Tableau] 보고 자료에 엑셀과 태블로를 활용해보자" ('23.01.31) 글의 일부로, 엑셀로 버블차트 그리는 과정이 길어 별도로 게시하는 글입니다.
1. 먼저 데이터가 하기와 같이 준비되어야 합니다. 열(칼럼) 세 개는 각각 X축, Y축, 원의 크기에 대입될 데이터들입니다.

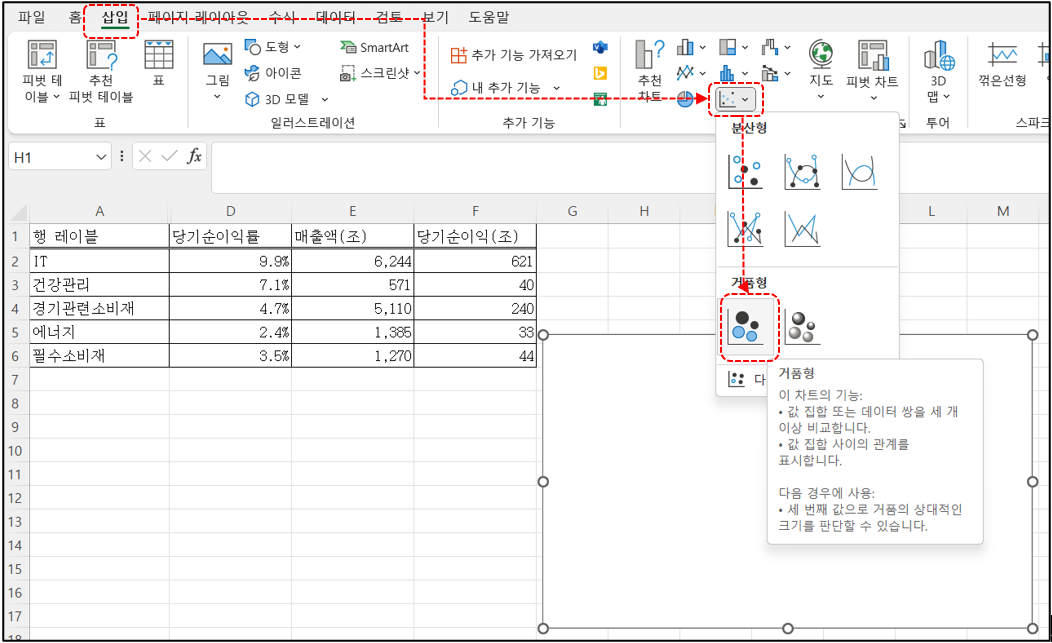

2. [삽입] 탭 → [분산형 차트] → [거품형]을 클릭합니다. 하기와 같이 빈 버블차트가 만들어졌습니다.

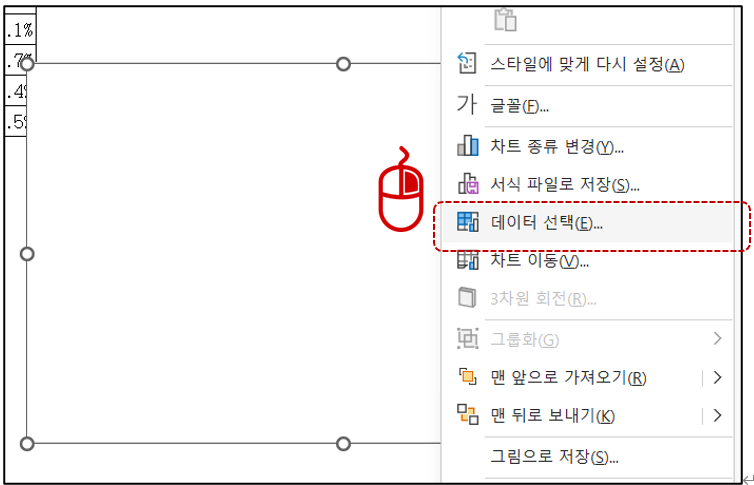

3. 빈 그래프 안 영역에 마우스 우클릭하여 생기는 메뉴에서 ‘데이터 선택’을 클릭합니다.

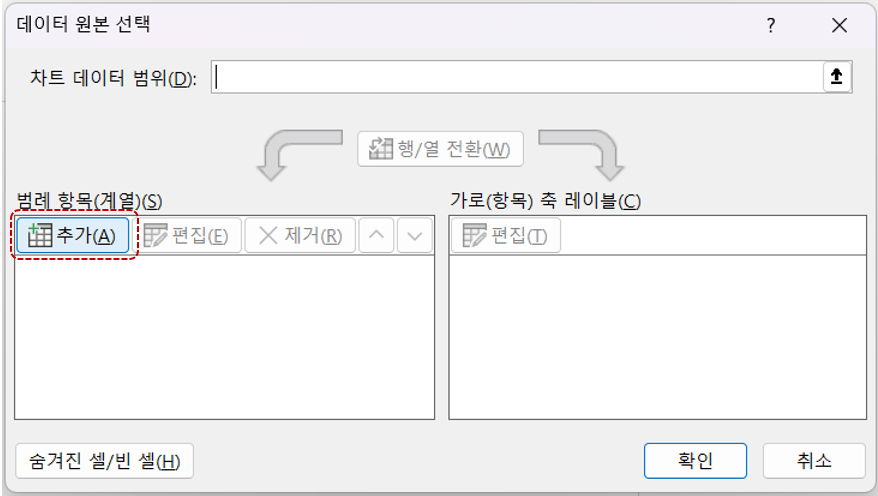

4. 데이터 원본 선택에서 ‘추가(A)’ 버튼 클릭

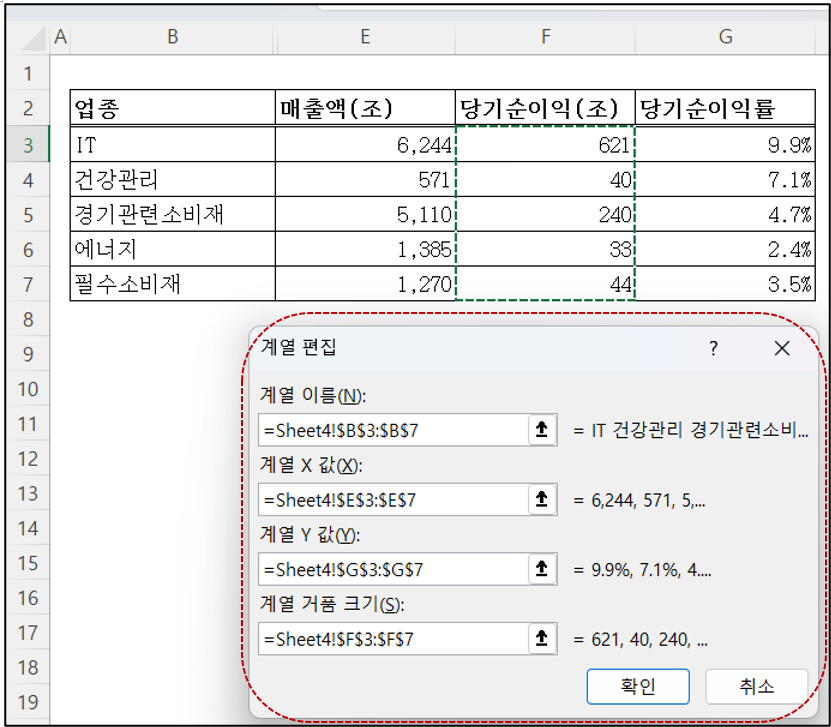

5. 계열 편집을 통해 하기와 같이 범위를 지정해줍니다. 지정해준 후에는 ‘확인’ 버튼을 눌러줍니다.
- 계열 이름: 각 원의 이름을 지정합니다. → B3에서 B7까지 범위(블록) 지정
- 계열 X값: 각 원의 X축(가로축) 값을 지정합니다. → 매출액 범위인 E3에서 E7까지 범위 지정
- 계열 Y값: 각 원의 Y축(세로축) 값을 지정합니다. → 당기순이익률 범위인 G3에서 G7까지 범위 지정
- 계열 거품 크기: 각 원 크기를 결정할 값을 지정합니다. → 당기순이익액 범위인 F3에서 F7까지 범위 지정

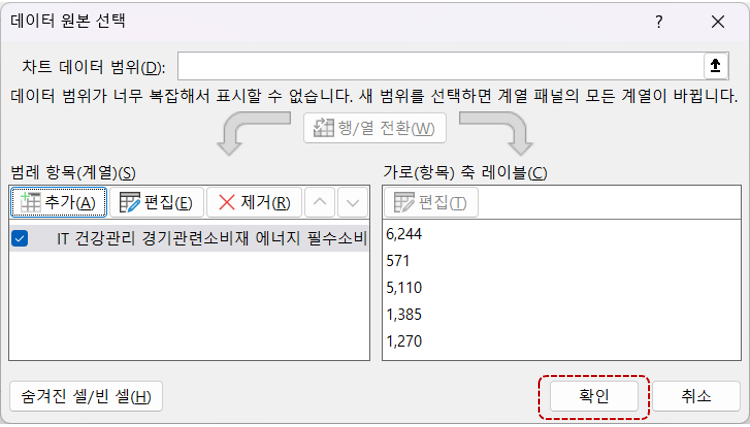

6. 데이터 원본 선택이 되었음을 확인할 수 있고 다시 한 번 ‘확인’을 눌러줍니다.

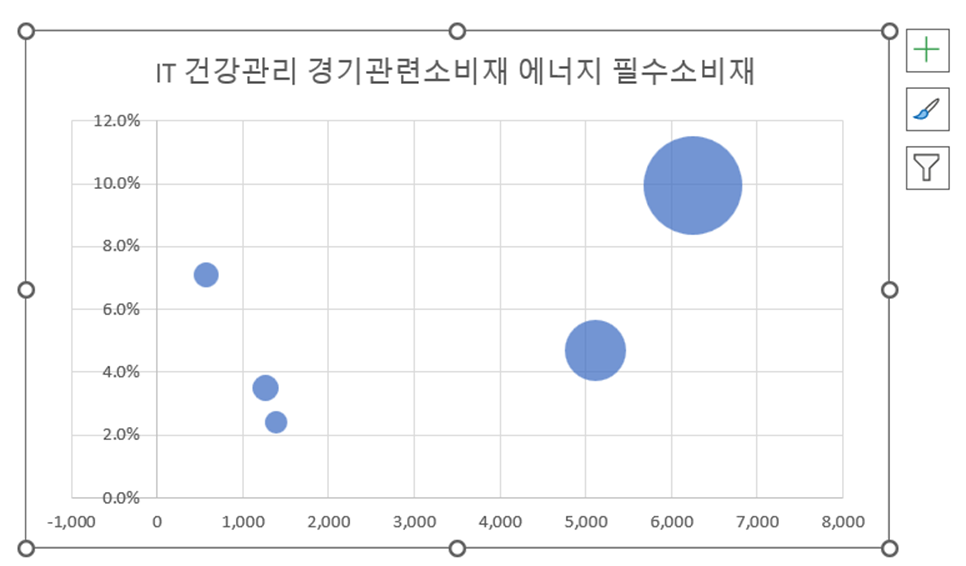

7. 아래와 같은 버블차트가 만들어졌습니다.
8. 그런데 제목도 바꾸었으면 좋겠고, 원도 업종(원)별로 색깔이 서로 다르면 좋겠습니다. 제목은 제목 부분을 더블클릭하여 쉽게 변경할 수 있습니다.

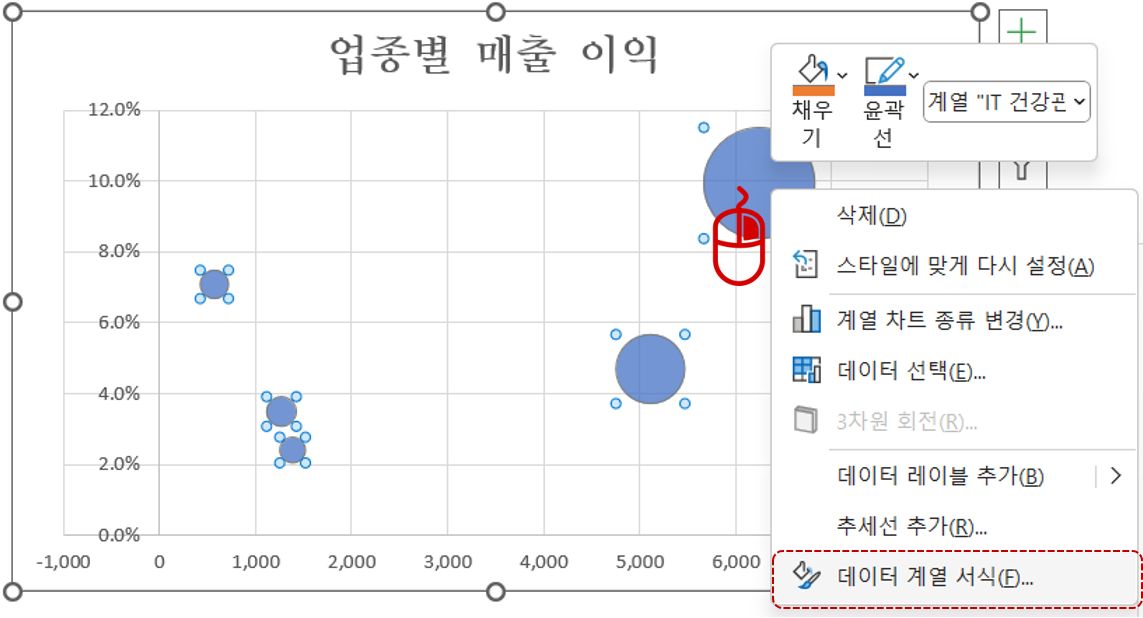

9. 다음으로 원마다 다른 색상을 지정하기 위해서는 그래프 안의 원(계열)에 마우스 우클릭 > ‘데이터 계열 서식’을 클릭합니다.

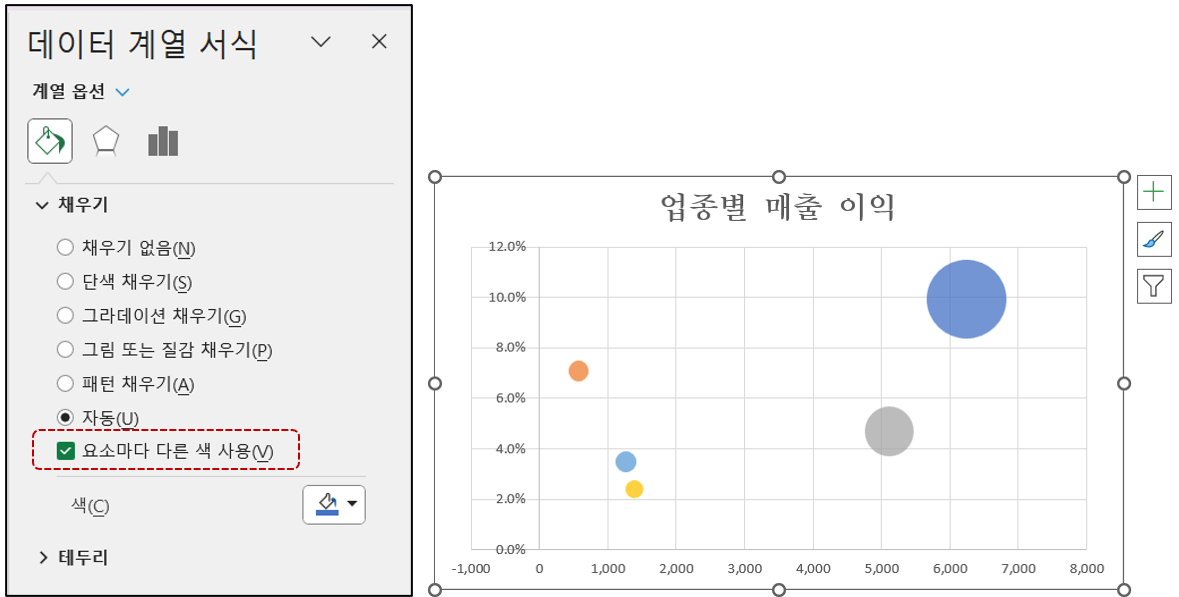

10. 데이터 계열 서식 > 계열 옵션(▽) > 페인트 아이콘(채우기 및 선) 클릭 > 채우기 > ‘요소마다 다른 색 사용(V)’에 체크(R)하면 원(계열)별로 다른 색깔을 갖게 됩니다.

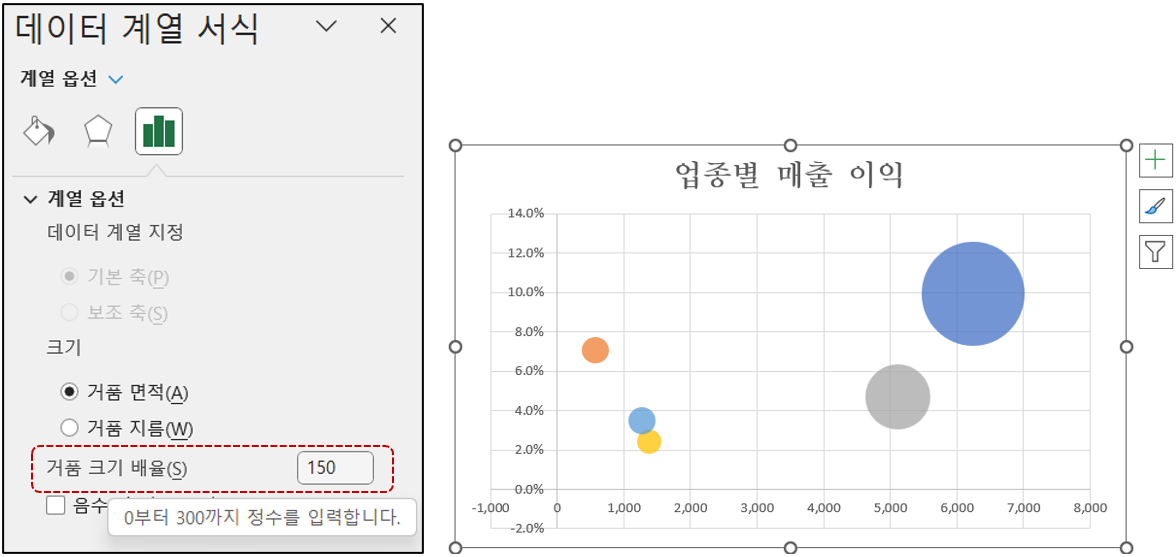

11. 원의 크기는 마찬가지로 데이터 계열 서식에서 변경할 수 있습니다. 데이터 계열 서식 > 계열 옵션(▽) > 막대차트 아이콘(계열 옵션) 클릭 > 거품 크기 배율 : 기본값 100에서 변경(→ 여기서는 150으로 변경해 보겠습니다)
(이전보다 원의 크기가 커진 것을 볼 수 있습니다)

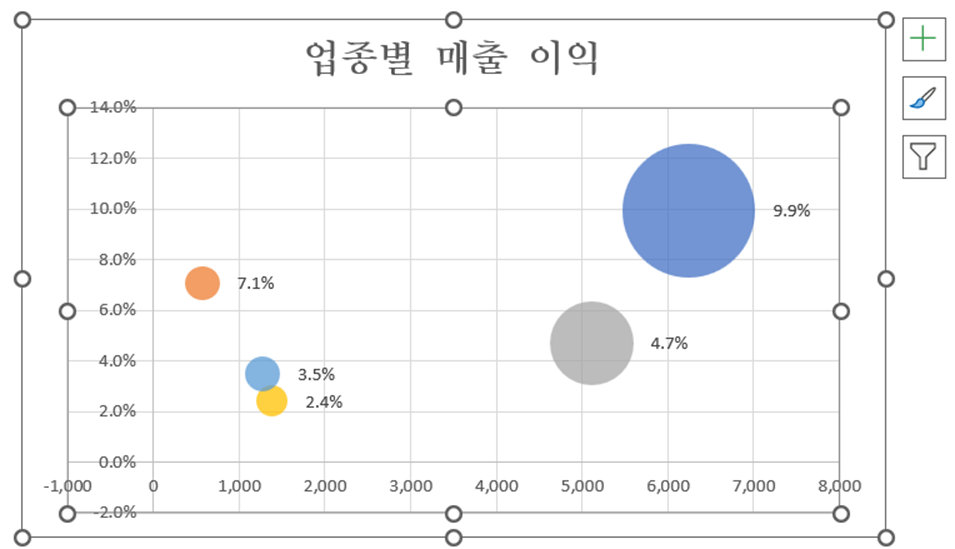

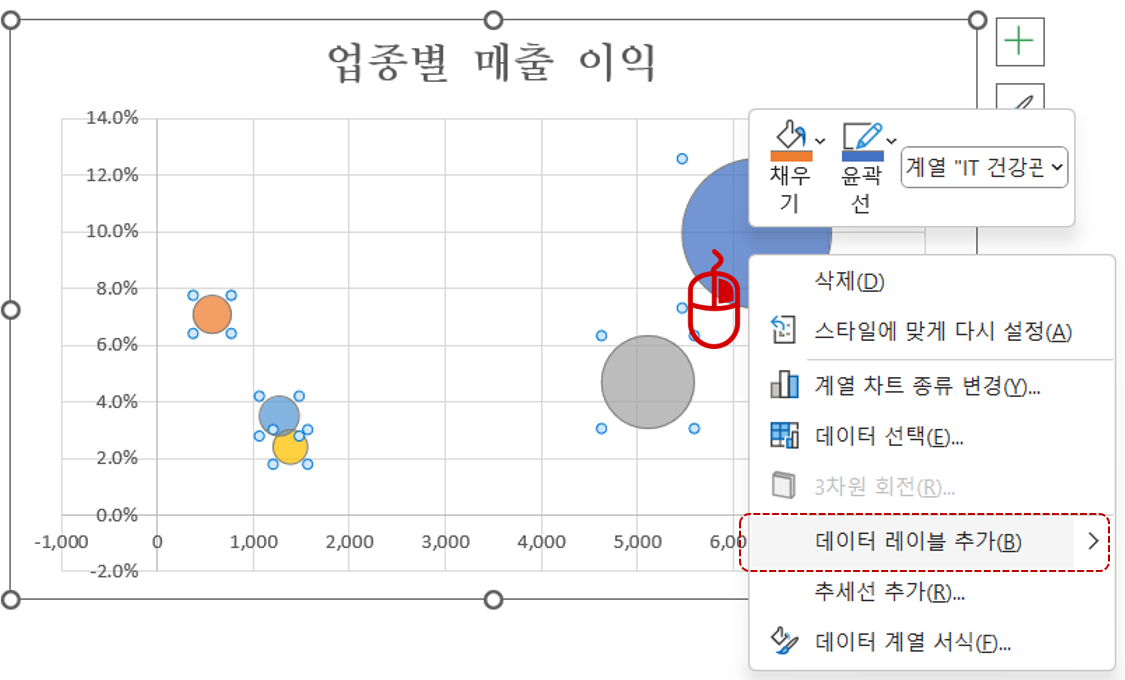

12. 마지막으로 각 원이 어떤 업종을 의미하는지, 매출액과 당기순이익 등 실제 숫자는 어떤지 정보를 알 수 있으면 좋겠습니다. 한 개 원(계열)에 마우스 우클릭 > ‘데이터 레이블 추가(B)’ 버튼을 클릭합니다.
이렇게 당기순이익률이 뜨게 됩니다.

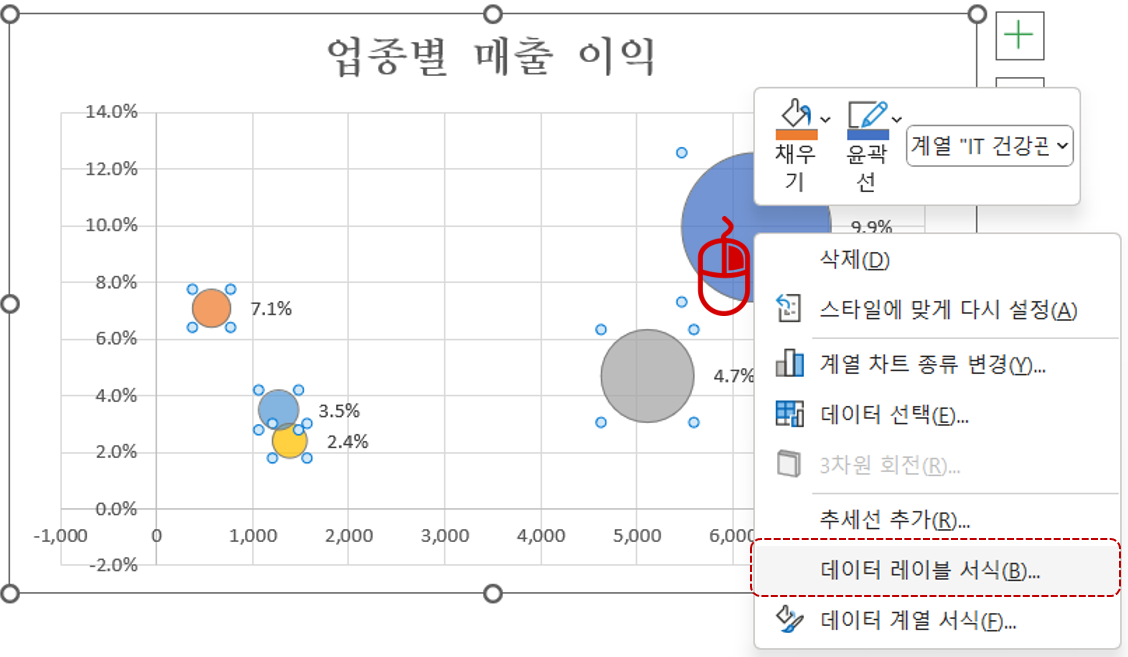

13. 각 원의 이름과 매출, 당기순이익액도 보고 싶으니, 데이터 레이블을 수정할 필요가 있겠습니다. 다시 아무 계열(원)이나 마우스 우클릭하여, ‘데이터 레이블 서식(B)’을 클릭합니다.
14. 데이터 레이블 서식에서 ‘셀 값(F)’, ‘X 값(X)’, ‘Y 값(Y)’, ‘거품 크기(B)’를 체크(R)해줍니다. 이 때, 셀 값은 범위를 지정하는 팝업창이 출력되며, 업종 범위(B3부터 B7까지)를 지정해줍니다.

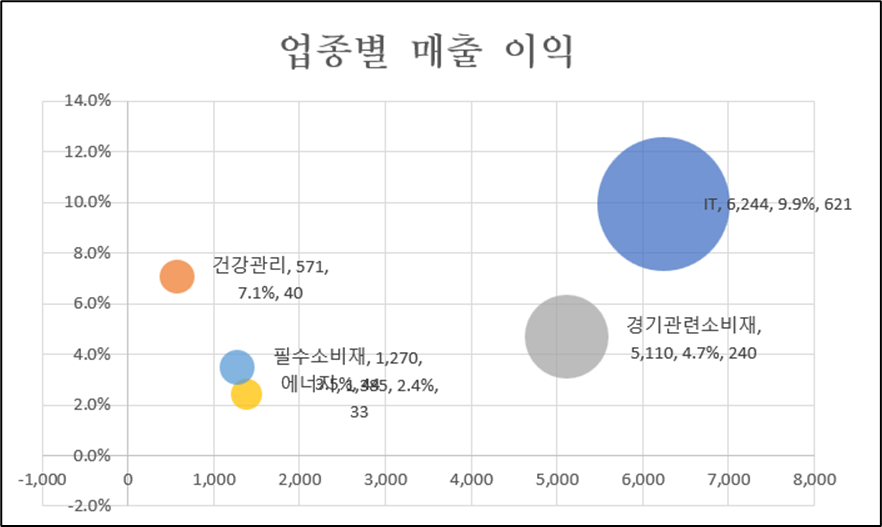

이렇게 데이터 레이블이 화면에 표시됩니다.

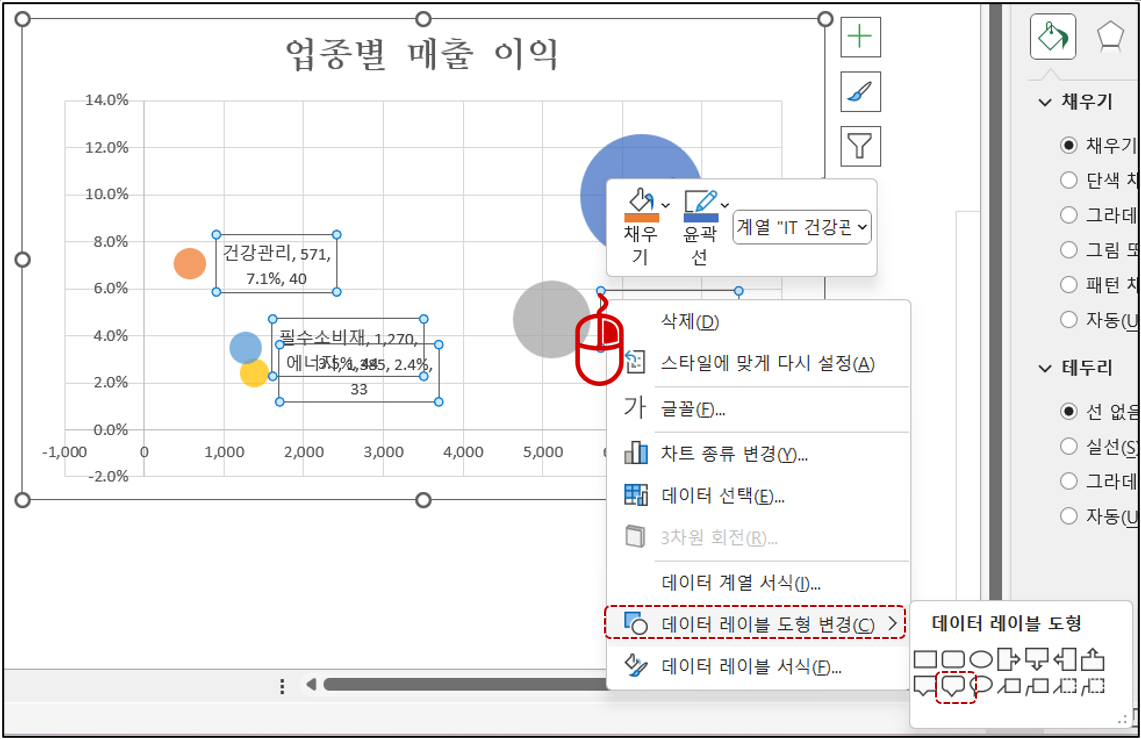

15. 이제 정말 마지막으로 데이터 레이블이 화면에 표시되는 게 썩 예쁘지 않은데요, 다시 한 번 원(계열)에 마우스 우클릭 > ‘데이터 레이블 도형 변경(C)’ > 부드러운 테두리를 가진 사각형 말풍선을 선택해줍니다.

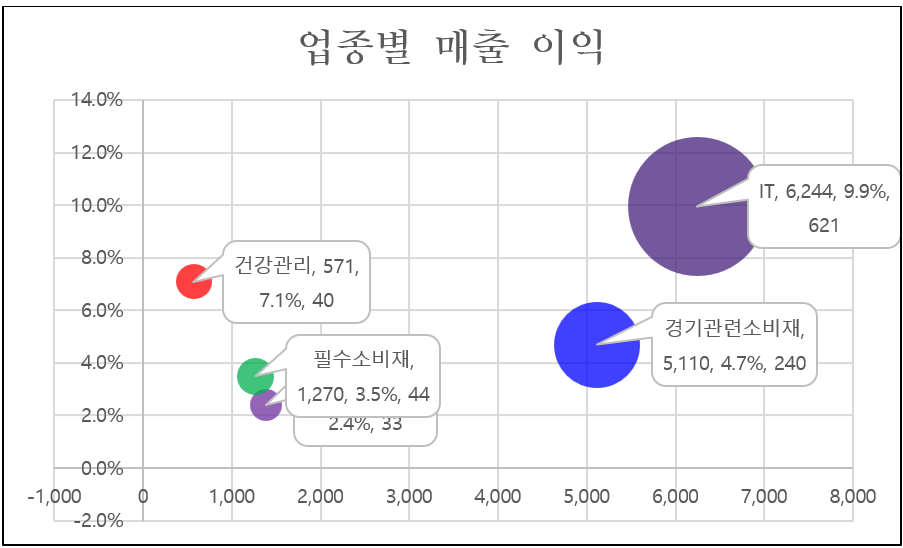

16. 완성
이렇게 엑셀을 이용해서 버블차트를 쉽게 그릴 수 있습니다.
하지만 만일 원본 데이터가 업종별로만 존재하는 게 아니라 아래와 같이 그 업종을 구성하는 업체명으로도 나눠진다면 어떨까요?
(원본 데이터는 업종뿐만 아니라 기업명까지 세분화된다)
위와 같은 구조의 데이터가 주어졌을 때, 버블차트를 그렸던 것처럼 ①업종별로도 보고 싶고, 또 다른 버블차트들을 그려 ②각 업종 내 Top 5 기업들에 대한 버블 차트들도 그리고 싶다면 어떻게 할까요?
물론 당장 가진 툴이 엑셀밖에 없다면 하기와 같이 원본 데이터(Raw Data)를 정리해야겠지요.
(이렇게 각 업종별로 똑같이 데이터를 정리해주어야 각 데이터에 대해 버블차트를 만들 수 있을 겁니다)
하지만 시각화 리포팅에 특화된 태블로(Tableau)를 활용한다면 어떨까요? 많은 양의 데이터도 쉽게 다양한 시각화 방식으로 구현할 수 있습니다(원글에서 이어서 읽어보세요).
- 원글로 돌아가기 : [Tableau] 보고 자료에 엑셀과 태블로를 활용해보자
